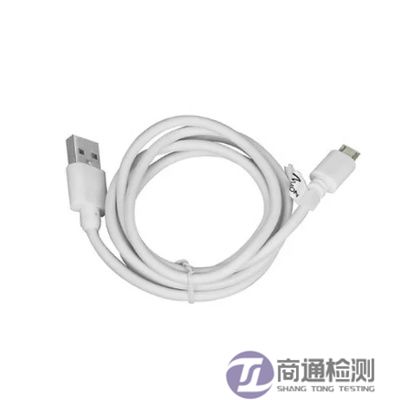

USB 數據線的 CE 認證，核心需滿足EMC（電磁兼容性）指令和安全相關要求（通常涉及 LVD 低電壓指令的特定場景），兩者共同決定產品能否合法進入歐盟市場并保障用戶與設備安全。
一、USB數據線CE認證EMC測試核心要求
1. 傳導發射（CE）測試
- 頻率范圍：150kHz-30MHz
- 關鍵限值：
- 準峰值：56-60dBμV（Class B）
- 平均值：46-50dBμV（Class B）
- 特殊要求：USB3.0/4.0線纜需重點監控2.5GHz諧波干擾
2. 輻射發射（RE）測試
- 測試配置：
- 1米長線纜連接主機與設備
- 3m法半電波暗室測試
- 超標風險點：
- 未屏蔽線纜在480MHz頻段易超限值
- 接口處縫隙輻射（需≤54dBμV/m@3m）
3. 抗擾度測試
- 靜電放電（ESD）：
- ±8kV接觸放電（金屬接口）
- ±15kV空氣放電（非金屬部位）
- 射頻場抗擾度：
- 80MHz-1GHz，3V/m場強
- 數據傳輸誤碼率需≤10??
二、USB數據線CE認證安全測試（LVD）關鍵項目
1. 電氣安全測試
- 耐壓測試：
- 1500V AC/1min（線芯間）
- 3000V AC/1min（線芯與屏蔽層）
- 絕緣電阻：
- ≥100MΩ（500VDC測試電壓）
2. 機械可靠性測試
- 插拔壽命：
- Type-C接口：10,000次循環（20N力）
- 彎曲測試：
- 5kg負載，左右各90°彎曲5,000次
- 電阻變化≤10%
3. 防火性能
- 阻燃測試：
- 垂直燃燒（UL94 V-2）
- 灼熱絲測試（750℃/30s）
三、特殊類型線纜附加要求
1. 快充線纜（100W PD）
- 需增加：
- 5A過載測試（4小時）
- 20V耐壓驗證
- 線徑≥22AWG（5A電流）
2. 高速數據線（USB4 40Gbps）
- 額外測試：
- 眼圖測試（≥60%眼高）
- 回波損耗（≤-15dB@12.5GHz）
3. 帶芯片線纜（E-marked）
- 需符合：
- USB-IF認證要求
- 芯片功能測試（CC邏輯驗證）
四、2025年新規影響
1. 歐盟統一接口法規（EU 2022/2380）：
- 2024年12月28日起強制使用USB-C接口
- 需增加：
- 物理兼容性測試
- 充電協議互操作性驗證
2. 能效要求：
- 空載功耗≤100mW（ErP Lot7）
- 轉換效率≥85%（20V/3A工況）
